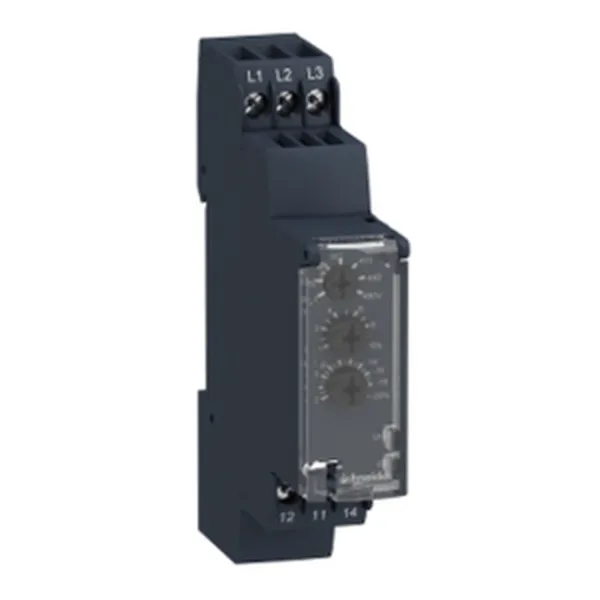

Tip vremenskog kašnjenja: podesivo 0.1...10 s Tip releja: multifunkcijski kontrolni relej Tip proizvoda ili komponente: 3-phase control relay Tip kontakata i sastav: 1 C/O Specifične primene proizvoda: za trofazno napajanje Preklopna moć u va: 1250 VA Povezivanje - priključci: priključci na zavrtanj Opseg merenja: 208...480 V napon AC Nadzirani parametri releja: redosled faza Nadzirani parametri releja: detekcija gubitak faze Nadzirani parametri releja: asimetrija Ime releja: RM17TA Grupa proizvoda: Harmony Control Relays [uc] napon upravljačkog kola: 208...480 V [in] nazivna struja: 5 A Temperatura okoline za skladištenje: -40-70 °C Temperatura okoline za rad: -20-50 °C Stepen zaprljanosti: 3 u skladu sa IEC 60664-1 Standardi: EN/IEC 60255-1 Sertifikacija proizvoda: UL Sertifikacija proizvoda: GOST Sertifikacija proizvoda: GL Sertifikacija proizvoda: C-Tick Sertifikacija proizvoda: CSA Relativna vlažnost: 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30 Otpornost na vibracije: 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1 Otpornost na vibracije: 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6 Otpornost na udare: 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1 Nerasut udarni talas: 4 kV u skladu sa IEC 61000-4-5 Nerasut udarni talas: 4 kV u skladu sa IEC 60664-1 Nerasut udarni talas: 4 kV u skladu sa IEC 60255-5 Ip stepen zaštite: IP30 u skladu sa IEC 60529 (kućište) Ip stepen zaštite: IP20 u skladu sa IEC 60529 (priključci) Elektromagnetna kompatibilnost: standard emisije za stambene Elektromagnetna kompatibilnost: standard emisije za industrijske sredine u skladu sa EN/IEC 61000-6-4 Elektromagnetna kompatibilnost: otpornost za industrijske sredine u skladu sa EN/IEC 61000-6-2 Direktive: 89/336/EEC - elektromagnetna kompatibilnost Direktive: 73/23/EEC -niskonaponska direktiva Dielektrični test napon: 2 kV AC 50 Hz Vreme reseta: 1500 milisekundi kašnjenje Vreme odziva: < 200 ms (u slučaju greške) Tačnost ponavljanja: 3 % za kašnjenje Tačnost ponavljanja: 0.5 % za ulazno i kolo merenja Snaga potrošnje u va: 0-22 VA pri 400 V AC 50 Hz Širina: 17.5 mm Sigurnosni podaci o pouzdanosti: MTTFd = 502.2 godine Sigurnosni podaci o pouzdanosti: B10d = 470000 Radni položaj: bilo koja pozicija bez smanjenja karakteristika Povezivanje - priključci: vijčani priključci Podešavanje praga napona: 2...20 % izabranog Un Podešavanje praga napona: -2...-17 % u opsegu 220 V AC Podešavanje praga napona: -2...-12 % u opsegu 208 V AC Podešavanje praga napona: +2...+17 % u opsegu 480 V AC Podešavanje praga asimetrije: 5...15 % izabranog Un Označavanje: CE Otpornost izolacije: > 500 MOhm pri 500 V DC u skladu sa IEC 60664-1 Otpornost izolacije: > 500 MOhm pri 500 V DC u skladu sa IEC 60255-5 Osetljivost gubitka faze: 0.7 Un Opseg napona: 208...480 V međufazno Ograničenje napona upravljačkog kola: - 12 % + 10 % Un Nazivna izlazna struja: 5 A Moment pritezanja: 0.6-1 N.m u skladu sa IEC 60947-1 Minimalna struja preklapanja: 10 mA pri 5 V DC Mehanička trajnost: 30000000 ciklusa Materijal kućišta: samogasiva plastika Masa proizvoda: 0.13 kg Maksimalni napon preklapanja: 250 V DC Maksimalni napon preklapanja: 250 V AC Maksimalni ciklus merenja: 150 milisekundi ciklus merenja kao prava efektivna vrednost Maksimalna struja preklapanja: 5 A DC Maksimalna struja preklapanja: 5 A AC Lokalna signalizacija: zauključen uređaj Lokalna signalizacija: zarelej ON Kompatibilnost: RM17 Kategorija upotrebe: DC-13 u skladu sa IEC 60947-5-1 Kategorija upotrebe: DC-12 u skladu sa IEC 60947-5-1 Kategorija upotrebe: AC-15 u skladu sa IEC 60947-5-1 Kategorija upotrebe: AC-14 u skladu sa IEC 60947-5-1 Kategorija upotrebe: AC-13 u skladu sa IEC 60947-5-1 Kategorija upotrebe: AC-12 u skladu sa IEC 60947-5-1 Kategorija prenapona: III u skladu sa IEC 60664-1 Kašnjenje starta po uključenju napajanja: 650 milisekundi Izlazni kontakti: 1 C/O Histerezis: 2-2 % Greška merenja: < 1 % preko celog opsega sa promenom napona Greška merenja: < 0.05 %/°C sa promenom temperature Granice napona: 183-528 V AC Granice merenog napona: 183-528 V AC Funkcionalnost: asimetrija Frekvencija upravljačkog kola: 50...60 Hz +/- 10 % Frekvencija napajanja: 50/60 Hz +/- 10 % Električna trajnost: 100000 ciklusa Držač za montažu: 35 mm simetrična DIN šina u skladu sa EN/IEC 60715 Broj operacija: <= 360 operacija/h punog opterećenja [ui] nazivni napon izolacije: 400 V u skladu sa IEC 60664-1
