Selektor: Altivar 340

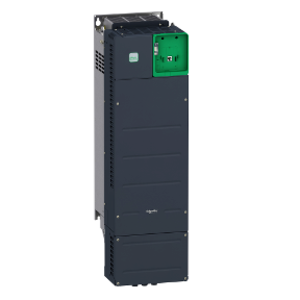

ATV340D75N4E frekventni regulator - 75kW- 400V - 3-fazno - ATV340 Ethernet

Schneider Electric


Katalog ATV340D75N4E frekventni regulator - 75kW- 400V - 3-fazno - ATV340 Ethernet Proizvođač

Uračunat popust: -20%

Cena sa PDV-om: RSD 754.429,45

  • Šifra proizvoda:ATV340D75N4E
  • Naziv: ATV340D75N4E frekventni regulator - 75kW- 400V - 3-fazno - ATV340 Ethernet
  • Proizvođač: Schneider Electric

  • Hijerarhija: Nadređena kategorija/

    ATV340 Frekventni regulatori Schneider Electric

  • Isporuka:Vreme isporuke će biti definisano ponudom.
  • tolerancija relativno simetričnog mrežnog napona: 10 %
  • tolerancija relativno simetrične mrežne frekvencije: 5 %
  • Tip proizvoda ili komponente: frekventni regulator
  • stepen zaštite: UL tip 1
  • Specifične primene proizvoda: mašina
  • Snaga motora kw: 90 kW za normalan rad
  • Snaga motora kw: 75 kW za zahtevne aplikacije
  • Snaga motora hp: 125 hp za normalan rad
  • Snaga motora hp: 100 hp za zahtevne aplikacije
  • Protokol komunikacionog porta: Modbus TCP
  • Protokol komunikacionog porta: Modbus serijska veza
  • Protokol komunikacionog porta: Ethernet/IP
  • Posebna izvedba: standardna verzija
  • Opciona kartica: komunikacioni modul
  • Nazivna izlazna struja: 145 A
  • Način montiranja: montaža na zid
  • Ip stepen zaštite: IP20
  • Grupa proizvoda: Altivar Machine ATV340
  • Frekvencija napajanja: 50...60 Hz +/- 5 %
  • Emc filter: klasa C3 EMC integrisani filter
  • dizajn uređaja za promenu frekvencije: U pretvarač
  • broj ulaznih faza: 3
  • broj faza na izlazu: 3
  • Broj faza mreže: trofazne
  • [us] nazivni napon: 380...480 V
  • [us] nazivni napon napajanja: 380...480 V - 15...10 %
  • Tip hlađenja: ventilatorom za strujanje vazduha
  • Temperatura okoline za skladištenje: -40-70 °C
  • Temperatura okoline za rad: 40-50 °C sa faktorom smanjenja karakteristika (vertikalna pozicija)
  • Temperatura okoline za rad: -15-40 °C bez smanjenja karakteristika (vertikalna pozicija)
  • Temperatura okoline za rad uređaja: -15-50 °C
  • temperatura okoline u transportu: -40-70 °C
  • Stepen zaprljanosti: 2
  • Standardi: UL 618000-5-1
  • Standardi: UL 508C
  • Standardi: IEC 61508
  • Standardi: IEC 61000-3-12
  • Standardi: IEC 60721-3
  • Standardi: IEC 13849-1
  • Standardi: EN/IEC 61800-5-1
  • Standardi: EN/IEC 61800-3
  • Sertifikacija proizvoda: UL
  • Sertifikacija proizvoda: TÜV
  • Sertifikacija proizvoda: EAC
  • Sertifikacija proizvoda: CTick
  • Sertifikacija proizvoda: CSA
  • Radni položaj: vertikalno +/- 10 stepeni
  • Podešavanje petlje: podesivi PID regulator
  • Označavanje: CE
  • Otpornost na udare: 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
  • Otpornost izolacije: > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju
  • Opseg snage: 55-100 kW pri 480-500 V trofazne
  • Opseg snage: 55-100 kW pri 380-440 V trofazne
  • Nivo buke: 69.9 dB
  • Nema stepen zaštite: NEMA 1
  • Nadmorska visina za rad uređaja: <= 4800 m sa smanjenjem struje iznad 1000m
  • Način spajanja: sa hladnjakom
  • maksimalno ubrzanje usled vibracija (za vreme skladištenja): 10 m/s² at 13...200 Hz
  • maksimalno ubrzanje usled vibracija (tokom transporta): 10 m/s² at 13...200 Hz
  • maksimalno ubrzanje usled vibracija (tokom rada): 10 m/s² at 13...200 Hz
  • maksimalno ubrzanje tokom udara (za vreme skladištenja): 150 m/s² at 11 ms
  • maksimalno ubrzanje tokom udara (tokom transporta): 150 m/s² at 11 ms
  • maksimalno ubrzanje tokom udara (tokom rada): 150 m/s² at 11 ms
  • maksimalno savijanje usled vibracija (za vreme skladištenja): 1.5 mm na 2...13 Hz
  • maksimalno savijanje usled vibracija (tokom transporta): 1.5 mm na 2...13 Hz
  • maksimalno savijanje usled vibracija (tokom rada): 1.5 mm na 2...13 Hz
  • Maksimalni thdi: <48 % punog opterećenja u skladu sa IEC 61000-3-12
  • Maksimalni thdi: <48 % 80% opterećenja u skladu sa IEC 61000-3-12
  • Količina vazduha za hlađenje: 295 m3/h
  • klasa životne sredine (tokom transporta): klasa 2S1 prema EN 60721-3-2
  • klasa životne sredine (tokom transporta): klasa 2C3 prema EN 60721-3-2
  • klasa životne sredine (tokom skladištenja): klasa 1S2 prema EN 60721-3-1
  • klasa životne sredine (tokom skladištenja): klasa 1C3 prema EN 60721-3-1
  • klasa životne sredine (tokom rada): klasa 3S3 prema IEC 60721-3-3
  • klasa životne sredine (tokom rada): klasa 3C3 prema IEC 60721-3-3
  • Kategorija prenapona: razred III
  • Izolacija: između napajanja i kontrolnih priključaka
  • Greška linearnosti: AQ1
  • Greška linearnosti: AI1
  • Elektromagnetna kompatibilnost: test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3
  • Elektromagnetna kompatibilnost: test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6
  • Elektromagnetna kompatibilnost: test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2
  • Elektromagnetna kompatibilnost: test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4
  • Elektromagnetna kompatibilnost: 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5
  • dozvoljena relativna vlažnost (tokom transporta): klasa 2K5 u skladu sa EN 60721-3
  • dozvoljena relativna vlažnost (tokom skladištenja): klasa 1K5 u skladu sa EN 60721-3
  • dozvoljena relativna vlažnost (tokom rada): klasa 3K5 u skladu sa EN 60721-3
  • Vreme osvežavanja: izlazni relej (R1
  • Visina: 908 mm
  • Trajanje uzorkovanja: 5 milisekundi +/- 1 ms (DI7
  • Trajanje uzorkovanja: 5 milisekundi +/- 1 ms (AQ1
  • Trajanje uzorkovanja: 2 milisekundi +/- 0.5 ms (DI1...DI8) - digitalni ulaz
  • Trajanje uzorkovanja: 1 milisekundi +/- 1 ms (AI1
  • Tip zaštite: termička zaštita
  • Tip zaštite: termička zaštita
  • Tip zaštite: Safe torque off
  • Tip zaštite: Safe torque off
  • Tip zaštite: prenapon napajanja
  • Tip zaštite: prenapon DC bus-a
  • Tip zaštite: prekostrujna
  • Tip zaštite: prekostrujna između faze i uzemljenja
  • Tip zaštite: prekostrujna između faza motora
  • Tip zaštite: prekoračenje granice brzine
  • Tip zaštite: pregrevanje
  • Tip zaštite: podnapon napajanja
  • Tip zaštite: kvar na upravljačkom kolu
  • Tip zaštite: kratki spoj između faza motora
  • Tip zaštite: kratak spoj između faze motora i uzemljenja
  • Tip zaštite: gubitak napajanja
  • Tip zaštite: gubitak faze motora
  • Tip zaštite: gubitak faze motora
  • Tip ulaza/izlaza: programabilno kao impulsni izlaz DQ+
  • Tip ulaza/izlaza: digitalni izlaz DQ+
  • Tip ulaza/izlaza: digitalni izlaz DQ-
  • Tip priključka: 3 RJ45
  • Tip priključka: konektor(i)2 x RJ45
  • Tip priključka: konektor(i)1 x RJ45
  • Tip polarizacije: bez impedanse
  • Tip motornog pokretača: frekventni regulator
  • Tip izlaznog releja: relejni izlazi R2C električna izdržljivost 100000 ciklusa
  • Tip izlaznog releja: relejni izlazi R2A
  • Tip izlaznog releja: relejni izlazi R1C električna izdržljivost 100000 ciklusa
  • Tip izlaznog releja: relejni izlazi R1A
  • Tip digitalnih ulaza: PTI Safe torque off
  • Tip digitalnih ulaza: DI1...DI5 podesivi kao impulsni ulaz
  • Tip digitalnih ulaza: podesivi
  • Tip digitalnih izlaza: programabilni izlaz DQ1
  • Tip analognog ulaza: AI2 softverski podesiv napon
  • Tip analognog ulaza: AI1 softverski podesiva temperaturna sonda ili sonda nivoa vode
  • Tip analognog ulaza: AI1 softverski podesiva struja
  • Tip analognog ulaza: AI1 softverski podesiv napon
  • Tip analognog izlaza: softverski podesivi napon AQ1
  • Tip analognog izlaza: softverski podesiva struja AQ1
  • Tačnost: +/- 1 % AQ1
  • Tačnost: +/- 0.6 % AI1
  • Struja linijskog kratkog spoja isc: 50 kA
  • Stepen zaprljanosti: 2 u skladu sa EN/IEC 61800-5-1
  • Stalna izlazna struja: 173 A pri 4 kHz za normalan rad
  • Stalna izlazna struja: 145 A pri 4 kHz za zahtevne aplikacije
  • Snaga disipacije u w: ventilatorom za strujanje vazduha
  • Snaga disipacije u w: ventilatorom za strujanje vazduha
  • Snaga disipacije u w: prirodno strujanje vazduha
  • Snaga disipacije u w: prirodno strujanje vazduha
  • Širina: 271 mm
  • Sigurnosna funkcija: STO (Safe torque off) SIL 3
  • sa sigurnosnom funkcijom Safely Limited Speed (SLS): tačno
  • sa sigurnosnom funkcijom Safely Limited Position (SLP): netačno
  • sa sigurnosnom funkcijom Safe torque off (STO): tačno
  • sa sigurnosnom funkcijom Safe Stop 2 (SS2: netačno
  • Dopunske in:
