Isporuka: Vreme isporuke će biti definisano ponudom.

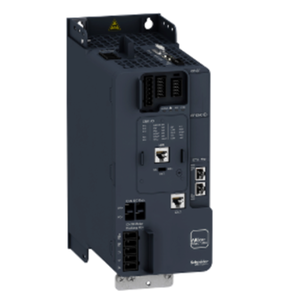

tolerancija relativno simetričnog mrežnog napona: 10 % tolerancija relativno simetrične mrežne frekvencije: 5 % Tip proizvoda ili komponente: frekventni regulator Specifične primene proizvoda: mašina Snaga motora kw: 7.5 kW za normalan rad Snaga motora kw: 5.5 kW za zahtevne aplikacije Snaga motora hp: 7 hp za zahtevne aplikacije Snaga motora hp: 10 hp za normalan rad Protokol komunikacionog porta: Modbus TCP Protokol komunikacionog porta: Modbus serijska veza Protokol komunikacionog porta: Ethernet/IP Posebna izvedba: standardna verzija Opciona kartica: komunikacioni modul Nazivna izlazna struja: 12.7 A Način montiranja: montaža u kućište Ip stepen zaštite: IP20 Grupa proizvoda: Altivar Machine ATV340 Frekvencija napajanja: 50...60 Hz +/- 5 % Emc filter: klasa C3 EMC integrisani filter dizajn uređaja za promenu frekvencije: U pretvarač broj ulaznih faza: 3 broj faza na izlazu: 3 Broj faza mreže: trofazne [us] nazivni napon: 380...480 V [us] nazivni napon napajanja: 380...480 V - 15...10 % Tip hlađenja: ventilatorom za strujanje vazduha Temperatura okoline za skladištenje: -40-70 °C Temperatura okoline za rad: 50-60 °C sa faktorom smanjenja karakteristika (vertikalna pozicija) Temperatura okoline za rad: -15-50 °C bez smanjenja karakteristika (vertikalna pozicija) Temperatura okoline za rad uređaja: -15-60 °C temperatura okoline u transportu: -40-70 °C Stepen zaprljanosti: 2 Standardi: UL 618000-5-1 Standardi: UL 508C Standardi: IEC 61508 Standardi: IEC 60721-3 Standardi: IEC 13849-1 Standardi: EN/IEC 61800-5-1 Standardi: EN/IEC 61800-3 Sertifikacija proizvoda: UL Sertifikacija proizvoda: TÜV Sertifikacija proizvoda: EAC Sertifikacija proizvoda: CTick Sertifikacija proizvoda: CSA Radni položaj: vertikalno +/- 10 stepeni Podešavanje petlje: podesivi PID regulator Označavanje: CE Otpornost na udare: 15 gn za 11 milisekundi Otpornost izolacije: > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju Opseg snage: 4-6 kW pri 480-500 V trofazne Opseg snage: 4-6 kW pri 380-440 V trofazne Nivo buke: 46.6 dB Nema stepen zaštite: nije primenljivo Nadmorska visina za rad uređaja: <= 3000 m sa smanjenjem struje iznad 1000m Način spajanja: sa hladnjakom maksimalno ubrzanje usled vibracija (za vreme skladištenja): 5 m / s² na 9 ... 200 Hz maksimalno ubrzanje usled vibracija (tokom transporta): 5 m / s² na 9 ... 200 Hz maksimalno ubrzanje usled vibracija (tokom rada): 5 m / s² na 9 ... 200 Hz maksimalno ubrzanje tokom udara (za vreme skladištenja): 70 m / s² na 22 ms maksimalno ubrzanje tokom udara (tokom transporta): 70 m / s² na 22 ms maksimalno ubrzanje tokom udara (tokom rada): 70 m / s² na 22 ms maksimalno savijanje usled vibracija (za vreme skladištenja): 1 maksimalno savijanje usled vibracija (tokom transporta): 1 maksimalno savijanje usled vibracija (tokom rada): 1 Količina vazduha za hlađenje: 76 m3/h klasa životne sredine (tokom transporta): klasa 2S1 prema EN 60721-3-2 klasa životne sredine (tokom transporta): klasa 2C3 prema EN 60721-3-2 klasa životne sredine (tokom skladištenja): klasa 1S2 prema EN 60721-3-1 klasa životne sredine (tokom skladištenja): klasa 1C3 prema EN 60721-3-1 klasa životne sredine (tokom rada): klasa 3S3 prema IEC 60721-3-3 klasa životne sredine (tokom rada): klasa 3C3 prema IEC 60721-3-3 Kategorija prenapona: razred III Izolacija: između napajanja i kontrolnih priključaka Greška linearnosti: AQ1 Greška linearnosti: AI1 Elektromagnetna kompatibilnost: test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3 Elektromagnetna kompatibilnost: test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6 Elektromagnetna kompatibilnost: test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2 Elektromagnetna kompatibilnost: test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4 Elektromagnetna kompatibilnost: 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5 dozvoljena relativna vlažnost (tokom transporta): klasa 2K5 u skladu sa EN 60721-3 dozvoljena relativna vlažnost (tokom skladištenja): klasa 1K5 u skladu sa EN 60721-3 dozvoljena relativna vlažnost (tokom rada): klasa 3K5 u skladu sa EN 60721-3 Vreme osvežavanja: izlazni relej (R1 Visina: 270 mm Trajanje uzorkovanja: 5 milisekundi +/- 1 ms (PTI) - impulsni ulaz Trajanje uzorkovanja: 5 milisekundi +/- 1 ms (AQ1) - analogni izlaz Trajanje uzorkovanja: 2 milisekundi +/- 0.5 ms (DQ1 Trajanje uzorkovanja: 2 milisekundi +/- 0.5 ms (DI1...DI5) - digitalni ulaz Trajanje uzorkovanja: 1 milisekundi +/- 1 ms (AI1 Tip zaštite: termička zaštita Tip zaštite: termička zaštita Tip zaštite: Safe torque off Tip zaštite: Safe torque off Tip zaštite: prenapon napajanja Tip zaštite: prenapon DC bus-a Tip zaštite: prekostrujna Tip zaštite: prekostrujna između faze i uzemljenja Tip zaštite: prekostrujna između faza motora Tip zaštite: prekoračenje granice brzine Tip zaštite: pregrevanje Tip zaštite: podnapon napajanja Tip zaštite: kvar na upravljačkom kolu Tip zaštite: kratki spoj između faza motora Tip zaštite: kratak spoj između faze motora i uzemljenja Tip zaštite: gubitak napajanja Tip zaštite: gubitak faze motora Tip zaštite: gubitak faze motora Tip ulaza/izlaza : programabilno kao logički ulaz/izlaz DQ2 Tip ulaza/izlaza : programabilno kao logički ulaz/izlaz DQ1 Tip priključka: 3 RJ45 Tip priključka: konektor(i)2 x RJ45 Tip priključka: konektor(i)1 x RJ45 Tip polarizacije: bez impedanse Tip motornog pokretača: frekventni regulator Tip izlaznog releja: relejni izlazi R2C električna izdržljivost 100000 ciklusa Tip izlaznog releja: relejni izlazi R2A Tip izlaznog releja: relejni izlazi R1C električna izdržljivost 100000 ciklusa Tip izlaznog releja: relejni izlazi R1A Tip digitalnih ulaza: PTI podesivi kao impulsni ulaz Tip digitalnih ulaza: DI1...DI5 Safe torque off Tip digitalnih ulaza: podesivi Tip digitalnih izlaza: programabilni izlaz DQ1 Tip analognog ulaza: AI2 softverski podesiv napon Tip analognog ulaza: AI1 softverski podesiva temperaturna sonda ili sonda nivoa vode Tip analognog ulaza: AI1 softverski podesiva struja Tip analognog ulaza: AI1 softverski podesiv napon Tip analognog izlaza: softverski podesivi napon AQ1 Tip analognog izlaza: softverski podesiva struja AQ1 Tačnost: +/- 1 % AQ1 za temperaturne promene od 60 °C analogni izlaz Tačnost: +/- 0.6 % AI1 Struja linijskog kratkog spoja isc: 22 kA Stepen zaprljanosti: 2 u skladu sa EN/IEC 61800-5-1 Stalna izlazna struja: 16.5 A pri 4 kHz za normalan rad Stalna izlazna struja: 12.7 A pri 4 kHz za zahtevne aplikacije Snaga disipacije u w: ventilatorom za strujanje vazduha Snaga disipacije u w: ventilatorom za strujanje vazduha Snaga disipacije u w: prirodno strujanje vazduha Snaga disipacije u w: prirodno strujanje vazduha Širina: 110 mm Sigurnosna funkcija: STO (Safe torque off) SIL 3 sa sigurnosnom funkcijom Safely Limited Speed (SLS): tačno sa sigurnosnom funkcijom Safely Limited Position (SLP): netačno sa sigurnosnom funkcijom Safe torque off (STO): tačno sa sigurnosnom funkcijom Safe Stop 2 (SS2: netačno sa sigurnosnom funkcijom Safe Stop 1 (SS1): tačno sa sigurnosnom funkcijom:
Podaci o pakovanju: DxŠx V: 32 cm x 37 cm x 13.2 cm Zapremina: 15628.8 cm3
Ukupna Težina: 3.79 kg
